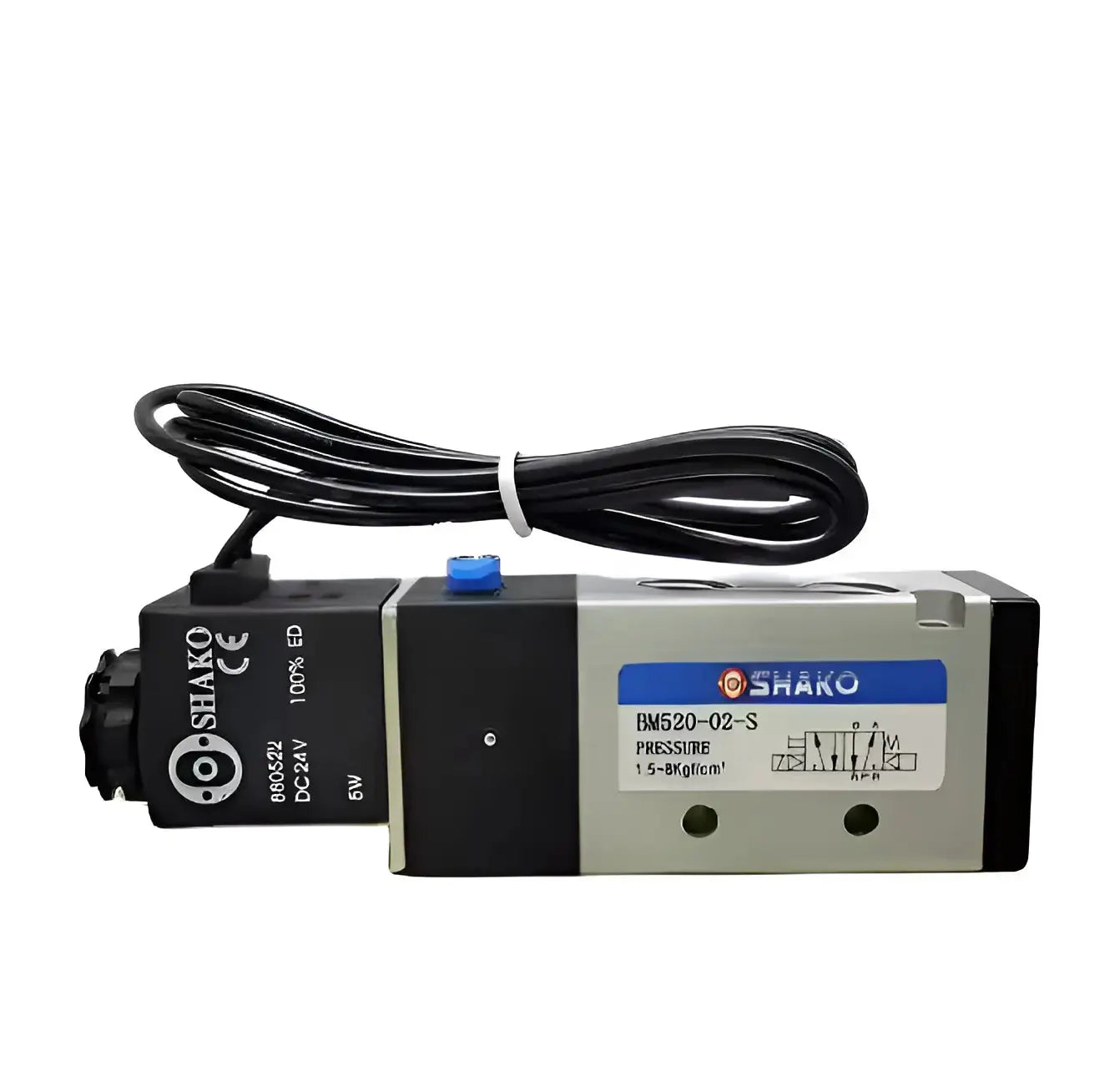

Shako BM520-02-S

Produktbeschreibung: Shako BM520-02-S

Das Shako BM520-02-S ist ein hochwertiges 5/2-Wege-Magnetventil, das speziell für den Einsatz in pneumatischen Steuerungssystemen entwickelt wurde. Es ermöglicht die präzise Steuerung des Luftstroms in automatisierten Prozessen und bietet eine zuverlässige Leistung für industrielle Anwendungen. Dank seiner robusten Konstruktion aus Aluminiumlegierung und hochwertigen Dichtungsmaterialien wie NBR ist es für anspruchsvolle Betriebsbedingungen ausgelegt.

Mit einer Anschlussgröße von 1/4 Zoll eignet sich das Ventil für eine Vielzahl von pneumatischen Systemen und kann mit geschmierter oder ungeschmierter Druckluft betrieben werden. Der Betriebsdruckbereich von 1,5 bis 8 bar (max. 9,9 kgf/cm²) stellt sicher, dass das Ventil in unterschiedlichen Druckverhältnissen zuverlässig funktioniert.

Das Magnetventil verfügt über eine hohe Schaltfrequenz von bis zu 5 Zyklen pro Sekunde, was eine schnelle Reaktionszeit gewährleistet. Zudem ist das Modell nach IP65 zertifiziert, sodass es gegen Staub und Wasser geschützt ist und somit auch unter anspruchsvollen Umgebungsbedingungen betrieben werden kann.

Technische Spezifikationen

Allgemeine Eigenschaften:

• Hersteller: Shako
• Modell: BM520-02-S
• Ventiltyp: 5/2-Wege-Magnetventil
• Material: Aluminiumgehäuse mit NBR-Dichtungen
• Schutzart: IP65 gemäß DIN 40050

Mechanische und elektrische Eigenschaften:

• Anschlussgröße: 1/4 Zoll
• Betriebsdruck: 1,5 bis 8 bar (max. 9,9 kgf/cm²)
• Betriebstemperatur: 0 bis 60 °C (ohne Gefrierbildung)
• Effektive Querschnittsfläche: 14 mm²
• Maximale Schaltfrequenz: 5 Zyklen pro Sekunde
• Handbetätigung: Druckknopf (optional ohne Verriegelung)
• Gewicht: 235 g (mit Verpackung 335 g)

Elektrische Spezifikationen:

• Betriebsspannung: 24 VDC oder 220 VAC (je nach Modell)
• Elektrischer Verbrauch:
  • AC: 5,5 VA
  • DC: 4,8 W
• Zulässige Spannungsabweichung: ±10 %

Anwendungsbereiche

Das Shako BM520-02-S Magnetventil findet breite Anwendung in einer Vielzahl von industriellen Bereichen, in denen eine präzise Steuerung von pneumatischen Systemen erforderlich ist. Dank seiner hohen Schaltgeschwindigkeit und zuverlässigen Konstruktion eignet es sich für zahlreiche Einsatzgebiete.

1. Automatisierungstechnik

In automatisierten Produktionslinien wird das Magnetventil eingesetzt, um pneumatische Aktuatoren und Zylinder präzise zu steuern. Dadurch lassen sich Bewegungsabläufe effizient regeln und Produktionsprozesse optimieren.

2. Fertigungsanlagen und Maschinenbau

In der industriellen Fertigung spielt das Shako BM520-02-S eine entscheidende Rolle bei der Regelung von Druckluftsystemen. Es sorgt für eine exakte Steuerung von Maschinenkomponenten, wodurch die Produktionsqualität verbessert und Stillstandszeiten minimiert werden.

3. Transport- und Fördertechnik

In Logistik- und Transportsystemen kommt das Ventil zum Einsatz, um Förderbänder und Sortieranlagen zu steuern. Durch die schnelle Reaktionszeit und hohe Präzision kann es dazu beitragen, Materialflüsse optimal zu steuern.

4. Verpackungs- und Abfüllmaschinen

Verpackungsanlagen erfordern eine präzise Steuerung von pneumatischen Greifarmen und Fördermechanismen. Das BM520-02-S Magnetventil gewährleistet dabei eine schnelle und exakte Steuerung, wodurch Verpackungsprozesse reibungslos ablaufen.

5. Robotik und Handhabungstechnik

In der Robotik werden Magnetventile für die Steuerung von Greifarmen, Vakuumsaugern und anderen pneumatischen Komponenten eingesetzt. Das Shako BM520-02-S sorgt dabei für eine präzise und zuverlässige Steuerung der Bewegungen.

Vorteile des Shako BM520-02-S

• Hohe Zuverlässigkeit: Robuste Bauweise für eine lange Lebensdauer
• Vielseitige Einsetzbarkeit: Kompatibel mit einer Vielzahl von pneumatischen Systemen
• Energieeffizient: Geringer elektrischer Verbrauch bei hoher Leistung
• Einfache Installation: Standardisierte 1/4-Zoll-Anschlüsse erleichtern den Einbau
• IP65-Schutz: Hohe Widerstandsfähigkeit gegen Staub und Wasser

Fazit

Das Shako BM520-02-S 5/2-Wege-Magnetventil ist eine zuverlässige und leistungsfähige Lösung für die Steuerung von pneumatischen Systemen in verschiedenen industriellen Anwendungen. Seine hohe Präzision, robuste Bauweise und schnelle Schaltfrequenz machen es zu einer idealen Wahl für den Maschinenbau, die Automatisierungstechnik, die Verpackungsindustrie und viele weitere Bereiche.

Dank der IP65-Schutzklasse kann das Ventil auch in anspruchsvollen Umgebungen sicher betrieben werden. Mit einer effizienten Energieaufnahme und einer einfachen Installation ist das Shako BM520-02-S eine hervorragende Wahl für Unternehmen, die eine zuverlässige und langlebige pneumatische Steuerungslösung suchen.
